Vinç tipleri: vanaların sınıflandırılmasına aşina

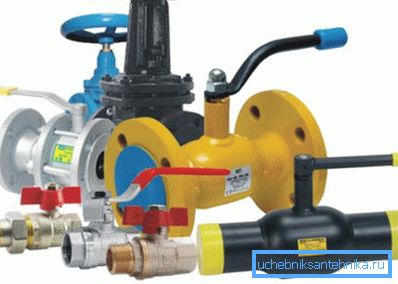

Şu anda ne tür sıhhi armatürler kullanılıyor? Bu yayında, özel ve apartmanların su temini ve ısıtma sistemlerinde kullanılan küçük ve orta büyüklükteki vanalarla tanışacağız.

Kapı vanaları

Asansör ve su ölçüm ünitelerinde ve ayrıca büyük su kaynağı ve ısıtma devrelerinin belirli bölümlerini kesmede kullanılırlar. Ev içinde kullanılan tipik boyutlar - ДУ50 - ДУ100.

Ancak: Stalinok'un asansörlerinde nadiren DU150 valfleri bulabilirsiniz. Daha büyük boyutlar sadece ısıtma hatlarında kullanılır.

Vanadaki su bir çift yanak veya bir vidalı çubukla vücuda beslenen bir monolitik kama tarafından bloke edilir. Yanaklar (kama) ve gövde - metal üzerinde aynalar (O-halkalar); sızdırmazlık, güçlü kenetleme yüzeyleri ile elde edilir.

malzemeler

Burada vana üretiminde kullanılan malzemelerin listesi.

icra

Kapı vanaları sınıflandırılabilir:

• Yanakları vücut aynalarına karşı emniyete alarak. Çelik vanalar genellikle iki yanak arasında veya yanaklar ve vücut arasında bir takoz - bir monolitik kapısı, dökme demir ile tamamlanır.
• Sapın şekli. Dökme demir ürünleri için çelik için - yuvarlak bir tekerlek, çubuk sapına dik olarak karakterize edilir.
• Stok hareketliliği. Kasanın içinde açıldığında veya içinde bulunduğunda kayar. İkinci durumda, deklanşörün kendi dişi vardır.

özellik

Kapı vanalarının avantajları:

1. Nispeten düşük hidrolik direnç.
2. Küçük montaj büyüklüğü (aynı çaptaki vida valfinden daha küçük).
3. Her türlü su akışı ile montaj imkanı.

dezavantajları:

1. Periyodik salmastra bezi ihtiyacı ve toplanan birikintilerin yanaklarının öğütülmesi.
2. Boru hattının eksenine dik yönündeki önemli boyutlar (obtüratör gövdeye geri çekilir, hatırlayın?).
3. Deklanşörün çok ılımlı sıkılığı. Dairesel asansör düğümündeki kontrol vanası üzerinden sızıntı olmadığında durum, kuraldan ziyade bir istisnadır.

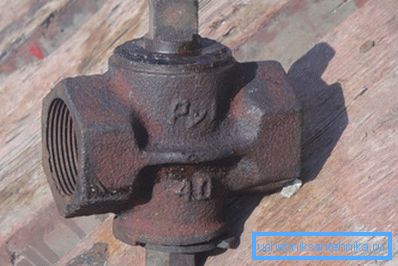

Tapa vanaları

Su, gövdeye gömülmüş mantarı çevirerek bloke edilir. Sızdırmazlık, tıpa ile mahfaza arasında neredeyse hiç boşluk olmamasıyla sağlanır. Malzemeler - nispeten küçük sürtünme katsayısına sahip metaller, korozyona eğilimli olmayan ve birbirine bitişik yüzeylere yapışmayacak şekilde: dökme demir ve pirinç.

Apartmanlarda, büyüklüklerde 15 - 40 mm boyutlarındaki vanalar kullanılmaktadır.

icra

Bu durumda, vinçlerin tipine göre sınıflandırılması çeşitli zeminlerde de mümkündür.

• Gövde modüler veya monolitik olabilir.
• Borunun gövdesinin sızdırmazlığı, bir salmastra bileziği veya tıkacın gövdeye sıkıştırılması kuvveti ile salmastra yoluyla sağlanabilir. İkinci durumda, gövdeden geçen sap üzerindeki somun tarafından çekilir.

• Valf bir tutamakla veya bir anahtarla üst üste binebilir.

özellik

Avantajları:

1. Vinç tasarımının sadeliği ile ilişkili düşük fiyat.
2. Trafiğin kanalda yeterince geniş olması, valfin kalıntıları tıkamamasına izin verir.

dezavantajları:

1. Salmastra vinçlerinde - kapatma ve açma sırasında salmastra kutusunun sürekli sızdırılması, vinçlerin gerilmesi için - bir astarın yırtılma riski.

Not: rakor valfi kendi elleriyle doldurmak için boru hattının her iki tarafında da boşaltılması gerekir. Aksi takdirde, bozulmuş fiş su cephesinde gövdeden dışarı uçabilir.

1. Vinci yeniden konumlandırmak için büyük çaba gerekiyor.
2. Yüksek hidrolik direnç.

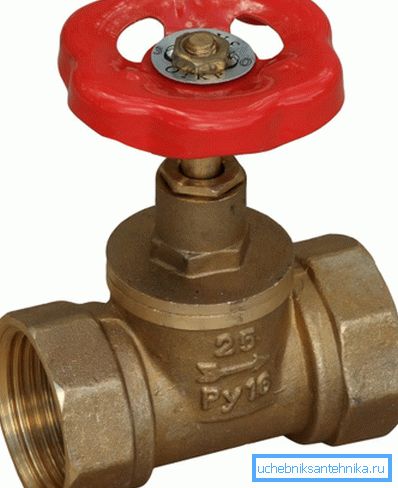

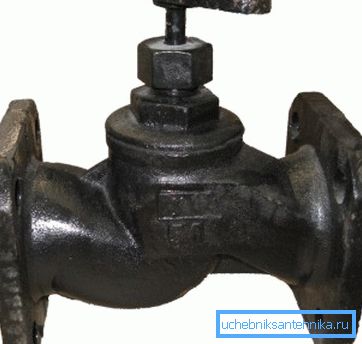

Vidalı vana

Hareketli valf bir vida çubuğuyla tahrik edilir. Suyu kapatır, içindeki bir delik ile seleye yapışır. Malzemeler - dökme demir (şu anda büyük boyutlu vanalar çoğunlukla yapılır) ve pirinç.

icra

Sıhhi tesisatta hareketli valf ve vidalı çubuk ile ne tür musluklar kullanılır?

• Valf, cilalı bir aynaya sahip veya tamamı kauçuk ya da paronit contalı (yine kauçuk, sadece sert ve ısıya dayanıklı) tamamen metal olabilir.
• Tamamen metal valf, sırayla, düz veya konik bir aynaya sahip olabilir.

Dikkat: konik bir pirinç valfli çeşitli musluklar, yazarın görüşüne göre, bazı kasvetli dehaların yaratılması, su tesisatçılarına sarhoşluk için bir ceza olarak gönderildi. Gövdeye takılan valf (ve sık sık sıkışmış), valfi tamamen çıkarmadan sökülemez. Bariz talimat, hiçbir koşulda bu düşmanca ekipman mucizesini satın almak değildir.

• Gövde contası bir yağ contası veya bir veya iki kauçuk halka ile yapılabilir.

özellik

Avantajı:

1. Onarımı kolaydır.

dezavantajları:

1. Bezin ambalajlanması ve contanın periyodik olarak değiştirilmesi (mevcutsa).
2. Yüksek hidrolik direnç.
3. Eyer altındaki çöplerin sürekli birikmesi.
4. Tek yönlü su akışı ile kurulum. Bir valfi açmaya çalışırken karşı akış valfi açılır.

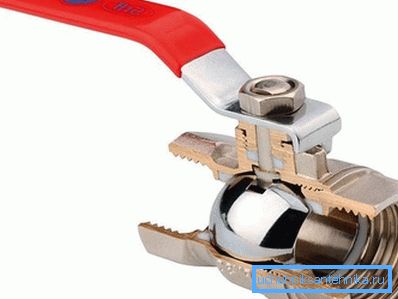

Küresel vanalar

Her türlü küresel vana, mantar vanalarının tasarımındaki hatalar üzerinde derin bir çalışmayı temsil eder.

İçlerindeki mantar, bağlanan boru hattının çapına eşit bir kanaldan oluşan bir toptur. İki düşük sürtünmeli polimer koltuk halkası ile kapatılmıştır. Kural olarak sapı kapatır.

Malzemeler - pirinç ve (daha az yaygın) paslanmaz çelik; Teflon veya floroplastik bir dolgu macunu olarak davranır. Boyutlar - DN50'den DU500'e.

icra

Ev mühendisliği ağlarında kullanılan farklı tipte küresel vanalar, öncelikle gövdenin tasarımı ve şekli bakımından farklıdır.

• Boru hattı dişli, flanşlı veya kaynaklı olabilir.
• Gövde katlanabilir (vida dişi veya topuklu) veya tamamen kaynak yapılabilir.
• Sap, bir kol veya kelebek formunda sabit veya çıkarılabilir olabilir.
• Valf, keyfi bir fiting veya kaba filtre ile birleştirilebilir.

özellik

Özet verelim: küresel vanalar yukarıdaki dezavantajlara sahip değildir. Arızalar çok nadirdir ve çoğu kez yüzlerce kapama döngüsünden sonra gövde etrafındaki contanın önceden yüklenmesine ihtiyaç duyulur.

Sonuç

Malzemelerin, okuyucuların vana seçiminde yardımcı olacağını umuyoruz. Makale biraz yanlı görünebilir; Ancak, sadece yazarın kendi deneyimlerine dayanmaktadır (ayrıca bkz. Ball valve 3: 4 - cihaz, özellikler, kurulum).

Her zaman olduğu gibi, bu makaledeki video ek bilgi sunacaktır. İyi şanslar!
