Vinçte gost: valfler için mevcut normatif belgeleri

Bu makalenin amacı, vanaların üretimini hangi devlet standartlarını düzenlediğini tespit etmektir. Birçok güncel GOST ile tanışacağız ve temel gereksinimlerini inceleyeceğiz. Öyleyse git.

Listesi

İletişim kurmamız gereken kısa bir belge listesiyle başlayalım.

• GOST 25809-96 Üretilen mikser ve muslukların tiplerine ve boyutlarına adanmıştır.

İlginç bir şekilde, ithal sıhhi tesisat da standartların verdiği büyüklük sınırlarına uymaktadır, çünkü onun önerileri insan anatomisinin özelliklerinden kaynaklanmaktadır.

• GOST 21345-2005 Bilyalı ve mantarlı vinçlerin üretimi için genel teknik şartları açıklar. Bazı rezervasyonlar ile: 250'ye varan bir basınca sahip boru hatları için tasarlanmıştır ve özel koşullarda (nükleer enerjide, aşındırıcı sıvıların taşınması sırasında vs.) kullanılamaz.
• GOST 9544-2005 Valfler için sızdırmazlık normlarını içerir ve sızdırmazlık sınıfına göre sınıflandırır.
• GOST 10944-97 Düzenleyici vinçlerin (şoklar, üç geçişli, vs.) üretimi için teknik şartlar içerir.

GOST 25809-96

işaretleme

Standart, diğer şeylerin yanı sıra, bataryaların ve karıştırıcıların belirlenmesi için standartları belirler. Etiketlerinde aşağıdaki nota kullanılmalıdır:

Etiketi okumak için gerekli talimatlar basit ve basittir.

Tanımlama şunları içerir:

1. Sıhhi cihaz türü (Cm veya Cr).
2. Harfler dizisi.
3. Standart referans.

Yani, SM-MDTSBA GOST 25908-96 klasik bir mutfak musluğu: yıkama için tasarlandı, iki musluk ile donatılmış, borular bir merkezi delikten sokuldu, musluk gövdesi lavaboya bağlandı, emzik bir havalandırıcı ile donatıldı.

Gereksinim

Musluklar ve mikserler için standart olarak sunulan temel ölçüleri ile ilgili tüm seçenekleri vermeyeceğiz: İlgilenenler tam metnini bağımsız olarak tanıtabilirler.

Sadece anahtar noktaları seçin.

• Gövde, başparmak, mandal ve anahtarların şekli standart tarafından düzenlenmez ve çalışma çizimleri ile belirlenir.
• Duvara monteli karıştırıcılar, 100 veya 150 mm'ye eşit, astar üzerinde bir merkez mesafesine sahip olmalıdır.

Ancak, uygulamada, piyasada bulunabilen tüm yerli ürünler 150 mm'lik bir merkez mesafe ile üretilmektedir.

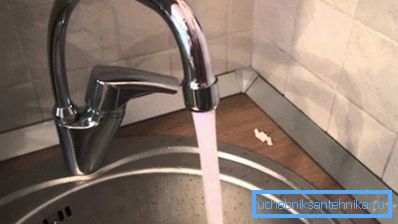

• Gözü, bir havalandırıcı, bir düzleştirici (lavabonun kenarı yönünde su sıçramasını önleyen kısa dikey bir bölüm) veya alevlenmelidir.

• Merkezi karıştırıcılar bir döküm teli veya esnek bir astar ile yapılabilir.

Yazarın notu: şimdi satışta neredeyse hiç oyuncu yok, ki bu iyi haber. Bir teneke karıştırıcının değiştirilmesi - kendi ellerinizle bir Noel ağacı, çelik su kaynağının kısmi olarak sökülmesiyle bağlantılıdır, çok yorucu ve en az bir saat sürmektedir. Karşılaştırma için, hortumlardaki karıştırıcı, iki duman kırılmasıyla 15 dakika içinde değiştirilir.

• Duş hortumunu musluk gövdesine ve sulama kutusuna bağlamak için dişler, gus - G3 / 4 (bir inçin dörtte üçü) için G1 / 2 (yarım inç) boyutta olmalıdır.
• Gemideki musluklar, lavabolarda ve lavabolarda 34 mm büyüklüğünde açıklıklar üzerine monte edilebilmelidir.

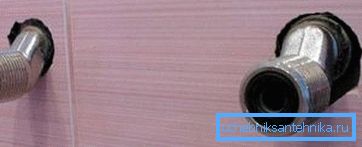

• Geciktiriciler (duvara monte edilen musluk montajı için eksantrikler) 3 mm'lik bir dış merkezliğe sahip olmalıdır. Boruların standart merkezi mesafeden montajının sapmasını telafi eder. Buna ek olarak, tırpanların şekli bükülmelerine izin vermelidir: bunlar içeride veya dışardaki çıkıntılar ile sağlanır.


• Mikserler eksiksiz bir hortum ve conta seti ile birlikte eksiksiz olarak tedarik edilmelidir.

GOST 21345-2005

Standart uluslararası statüye sahiptir: eski SSCB'nin 12 devleti topraklarında kabul edilmiştir. Önceden var olan GOST 21345-78'in yerini alma ihtiyacı, teknolojik açıdan ziyade organizasyonel nedenlerle ortaya çıkmıştır: GOST 21345-78'e göre küresel vana, modern muadillerinden ciddi bir yapısal farklılığa sahip değildir; Mantar vanalarının tasarımı son yarım yüzyılda herhangi bir temel değişiklik geçirmemiştir.

GOST 21345-2005'e göre mantar veya küresel vana ne olmalıdır?

• Tam delikli bir vinçte, etkili çap DN350'ye kadar olan boyutta ve DN400 ebadı ve daha fazlası ile% 92'den az olmayan giriş memesinin çapının% 95'inden daha az olamaz. Valfın daraltılmış geçişli etkin çapı, tüketici ile koordine edilir.

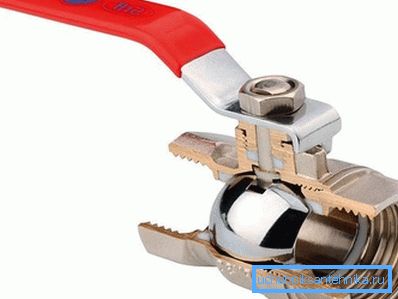

Önemli: Modern küresel vanalar, diğer şeylerin yanı sıra, asgari hidrolik direncini de çeker. Daraltılmış geçiş, bu avantajı mantar ve vida valfleri üzerinde asgariye indirir.

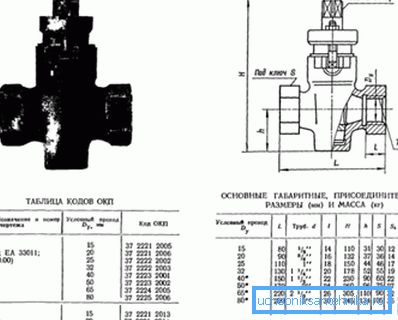

• Valfin GOST uyarınca nominal büyüklüğü aşağıdaki tabloya karşılık gelmelidir:

• Vinci monte etmeden önce, tüm parçaları kirden arındırılmalıdır.
• Tapa ve fiş vanasının sürtünme yüzeyleri asitsiz yağlayıcı ile kaplanmalıdır.
• Sıkıştırılmış rakor, kendi yüksekliğinin en fazla% 30'u (2 mm'den az olmayan) olan bir oluğa girebilir.
• Gövdeyi, büyük çaplar için tipik olan çiviler üzerine monte ederken, bilyeli valf üzerindeki GOST, çivilerin uçlarının, dişlerden en az bir dönüşü somunlardan dışarı çıkmasını gerektirir. Çıtçıt durana kadar kasanın içine sarılır.

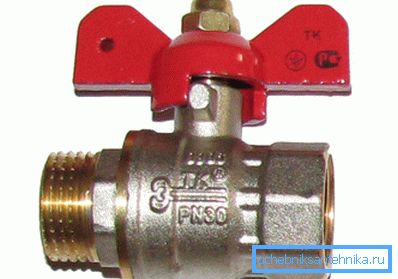

• Sapın aşırı pozisyonları için sınırlayıcılar sağlanmalıdır.

Bu arada: tutamaksız mantar muslukları prensipte sahip değildir ve sahip değildir.

• Vinç kısmen sökülebilir, tutamak veya şanzıman (büyük çaplı ürünler için) ile birlikte tedarik edilebilir. Kaldırılan parçalar aynı kap içinde paketlenmiştir.

GOST 9544-2005

Küresel vana GOST 9544-2005'e göre nasıl sınıflandırılır? Kapısının sıkılığı için gereklilikler nelerdir?

Test yöntemiyle başlayalım. Bunlar basit ve şeffaf bir şekilde gerçekleştirilir: Valf elemanı, uygun çaptaki bir boru hattına hermetik olarak takılır, bundan sonra içinde bir çalışma basıncı oluşturulur. Gaz valfleri basınçlı hava ile test edilir; Sızıntıyı kontrol etmek için vana suya yerleştirilir.

Sıkılık kontrolü ile bekleme süresi aşağıdaki tabloya uygun olmalıdır:

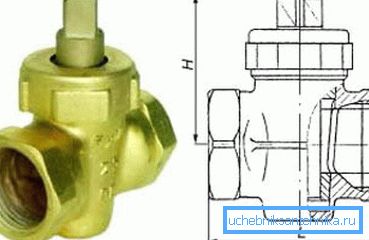

Garip bir şekilde GOST 9544-2005'e göre GOST 9544-93'e göre mantar veya küresel vana, sadece çapa değil, aynı zamanda conta türüne de bağlı olarak test edilmiştir. Metalden metale ve metal olmayan contalar için test süresi değişmiştir.

Hermetik sınıflar nasıl atanır? Valf elemanının farklı nominal çaplarındaki sızıntı hacmine bağlı olarak bir sınıf ataması tablosu verelim.

Lütfen dikkat: A sınıfı, görünür sızıntı yokluğunda atanır.

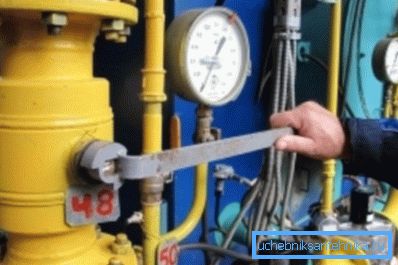

Kullanışlıdır: her tip modern küresel vana için tipik bir sızdırmazlık sınıfı A'dır. Aynı zamanda, bunların fiyatı yaklaşık olarak eşittir ve genellikle mantar, vidalı valfler, çelik ve dökme demir vanaların maliyetinden daha düşüktür. Bu tür bir takım niteliklerin müşteri tercihleri ​​üzerindeki etkisi oldukça tahmin edilebilir: diğer tip vanalar ve bağlantı parçaları hızla kitlesel piyasa tesisatından çıkmaya zorlanıyor.

GOST 10944-97

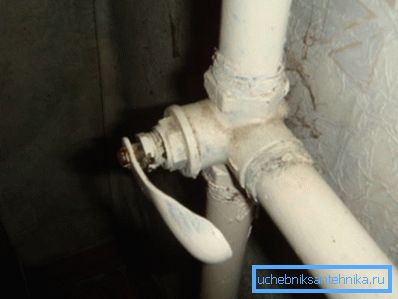

Üç yollu bir vana, jikle ve ısıtma için diğer kontrol vanaları için bu GOST da uluslararası statüye sahiptir; Ancak, sadece sekiz eski sendika cumhuriyetinde kabul edildi. Belgenin ana hükümlerini vurgulayın.

Standart, + 150 ° C'ye kadar olan sıcaklıklarda ve en az 10 kgf / cm2'lik bir basınçta çalışabilen soğutma suyu musluklarının akışını düzenlemek ve engellemek için geçerlidir. Isıtma - vida, mantar, küresel vana ve boğucularda kullanılan tüm ana bağlantı parçalarını açıklar (düzenleyici ünite hareketli bir pistonlu iğne).

Ürün işaretlemesi şu şekilde belirlenir:

1. Vinç tipi Böylece, B harfi bir vidalı valf, P - cork, W - ball ve D - choke harfleriyle işaretlenmiştir.
2. İşlevsellik. İşte sembollerin listesi:

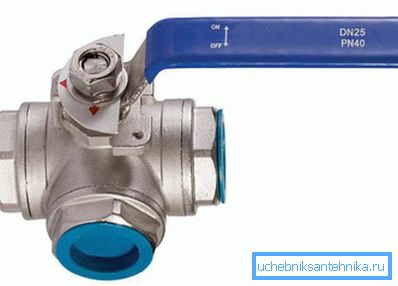

3. КРТ - üç yollu vinç düzenliyor.
4. KRP - kapı vinç düzenleyen.

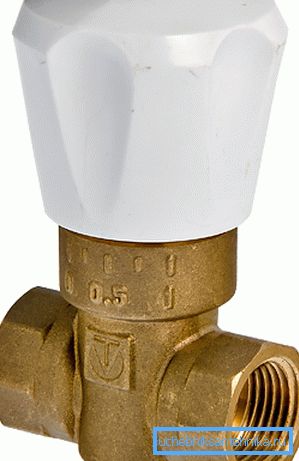

5. KRD - çift ayarlı vincin düzenlenmesi.

• KRM - vinç düzenleyen aksam.
• KZ - stopcock.

Kapalı pozisyonda, kontrol vanaları DN15 boyutu için 20 cm3 / dk'dan ve DN20 için 30 cm3 / dk'dan 10 kgf / cm2'lik valf boyunca bir basınç düşüşünde geçmemelidir.

Musluk evrensel değilse ve sadece sağ veya sol kurulum için uygunsa, ek olarak P veya L harfleriyle işaretlenir.

Tüm standart-uyumlu valf elemanları tarafından tutulması gereken minimum test basıncı 15 atmosferdir.

Vinçlerin dış yüzeyleri aydınlatılır (oksit ve kireçten arındırılır).

1. Dişlerin eksenleri arasındaki açı, 1 derecelik bir hassasiyetle 90 veya 180 derece olmalıdır.
2. Arıza zamanı (özellikle, bezi sıkmadan) 1000 döngüden daha az olmamalıdır.
3. Kolun malzemesi ve tasarımı, tüm çalışma sıcaklıkları aralığında + 40 ° C'nin üzerinde ısınmasını önlemelidir.
4. Cihaz, sapın hareketinin sınırlayıcıları ile aşırı pozisyonlarda sağlanmalıdır. Bu durumda, sınırlayıcıların tasarımı, yaşam koşullarındaki pozisyonlarında bir değişikliği içermemelidir.
5. Üretim ile aşağıdaki malzemelerin kullanımına izin verilir:

• Pirinç - gövde ve deklanşör için.
• Floroplastik - sızdırmazlık contaları için.
• Kollar - polipropilen, poliamid ve polistirenden çelik göbeğe veya gömülü parçalara sahiptir.

Kasa üzerindeki etiket, üreticinin logosunu, nominal çapını ve maksimum çalışma basıncını, ve vida valfleri ve bobinlerinde - soğutucu akışkanın yönünü göstermelidir. Durumda dışbükey veya basılmış bir yazı tipiyle işaretlenmiştir.

Sonuç

Mevcut düzenleyici dokümanlarla tanışmamızın okuyucuya faydalı olacağını umuyoruz. Bu makaledeki video, geleneksel olarak tartıştığımız konular hakkında ek materyaller içermektedir. İyi şanslar!
