Yüksek basınç musluğunun nerede ve nasıl kullanıldığı

Çeşitli çalışma ortamlarında yüksek basınç (VD) ile çalışmak için kesme vanaları - agresif olanlar da dahil olmak üzere sıvılar, gazlar, endüstrilerin güvenilir çalışmasını garanti etmelidir. Bu listedeki lider yer, yakıt ve enerji kompleksi tarafından işgal edilmektedir. Bu tür cihazlar arasındaki temel fark, tüm gerekli performans özelliklerinin 10-80 MPa aralığında korunmasıdır. Bugün, yüksek basınçlı koni ve küresel vananın neye benzediğine bakmanın yanı sıra, diğer benzer cihazlara da değiniyoruz.

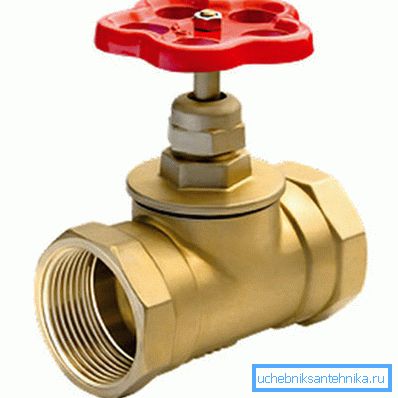

HP Durdurma Vanası

Bu tür valfler arasında, kilitleme elemanının, eksenin merkezi boyunca mahfazanın yüzeyine dik olarak hareket eden, ileri geri hareket eden yer değiştirmesi nedeniyle ortam akışlarını bloke edebilen cihazlar bulunmaktadır. Yerine sabitlenmiş bir somunun dişine vidalanan bir mildir. Konumu kapak veya boyundurukta (ayrıca bkz. Küresel vana DN15 ürünü: cihaz ve montaj özellikleri).

Çalışan iplik dalgıç veya dıştan, kendi kendine frenleme özelliğine sahiptir, bu da milin bir ara pozisyonda kalmasını sağlar ve çalışma ortamı akışının mevcut basıncı kilitleme tertibatı üzerinde herhangi bir etkiye sahip olmayacaktır. Valf gövdesinin tasarımı şöyle olabilir:

Dönen milin ve kapağın birleşme yeri, körük veya salmastra tipinde olabilir. Geleneksel olarak - diyafram kapatmalı valfler de valf olarak kabul edilebilir.

Cihaz özellikleri

Kapama vanalarının dezavantajları:

• hidrolik planda yüksek direnç seviyesi;
• viskoz, aşırı kirli sıvı ortamlarda kullanılamadığı;
• tek yönlü valf çalışması.

Bu türdeki mevcut cihazların devam eden modernizasyonu sayesinde, negatif faktörlerin çalışma kalitesi üzerindeki etkisini önemli ölçüde azaltmak mümkünken, cihazların avantajlarını arttırmak mümkün olmuştur:

• yüksek basınç düşüşlerinde değişmeyen performans;
• örtüşmeyi tamamlamak için kilitleme elemanının küçük stroku;
• talimat, boruya montajın bakım için uygun bir konumda yapılmasına izin verir;
• küçük genel boyutlar ve ağırlık.

Yüksek basınçlı vinçler

Bu tür valfler, basıncın standardı aştığı boru hatlarında çalıştırılmak üzere tasarlanmıştır. Bu nedenle, bu durumda kilitleme elemanı, çalışma ortamının akışını açarak, en uygun örtüşme yöntemiyle arttırılmış bir güce sahiptir. 2 tip HP küresel vana kullanın.

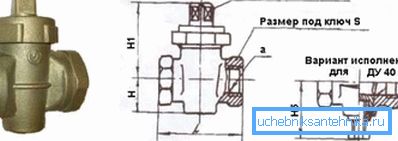

koni

1. Bir stoper bu konstrüksiyonda kilitleme elemanı olarak hizmet eder.
2. Cihazların ana avantajı, parçaların ve basitliğin düşük fiyatıdır.
3. Bu tip yapı, geniş çaplı boru hatlarında ve akışkanlığın ve agresifliğin çok yüksek olduğu yerlerde, akışkan akışının tam veya kısmi örtüşmesi için kullanılmamaktadır. Bu nedenle konik KVD, gaz, metalurji ve petrol endüstrilerinde sıklıkla kullanılmamaktadır.

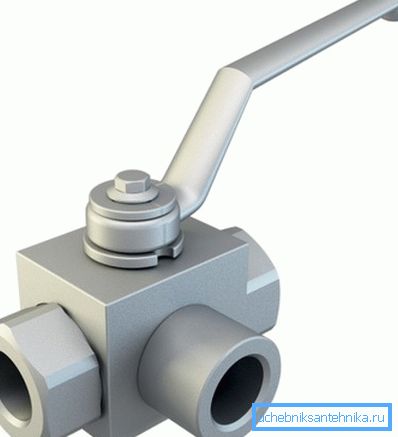

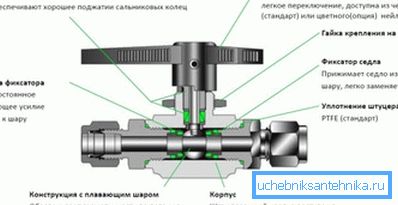

top

Bu durumda, kilitleme elemanı bir eksen etrafında dönen bir toptur. Bu tasarım, yüksek sıkılık, kullanım kolaylığı, güvenilirlik ve cihazın uzun ömürlü olduğunu varsaymaktadır.

Bu özelliklerden dolayı, bu tip VD vinçler çok çeşitli boru çapları için kullanılır. Sıcaklık + 200 ° C'yi aştığında ve agresif ortamlar için de kullanılabilirler.

Ürünlerin ana tüketicileri şunlardır:

• enerji;
• kimyasal, petrol, gaz ve metalurji endüstrileri;
• yardımcı programlar.

İpucu: küçük çaplı borular için, cihaz, jikle veya kaplin bağlantısıyla kurulur.

Büyük çaplı bir boru hattındaki akışı kapatmak gerektiğinde, vanalar kaynak veya bir flanş üzerinden bağlanır. Kilitleme elemanını sürücüden açıp kapatın.

HP Vanalar için Gereksinimler

Bu tür ürünlerin üretimi için kullanılan malzemeler, çalışma çizimlerine uygun olmalıdır. Tüm parçalar, çalışma sırasında yoğunluğunu ve güvenilirliğini etkileyebilecek kusurlara sahip olmamalıdır. Üretim sırasında, damgalama, dövme, döküm aşamaları, radyografi, ultrasonik tarama veya eşdeğer bir yöntem kullanılarak tahribatsız muayeneye tabi tutulmalıdır.

Memelerin ve flanşların gövdesi, geniş bir perdeli, 6g'lik bir tolerans alanı olan bir metrik dişe sahip olmalıdır. Bu, GOST 16093'e karşılık gelir. Dişli oyuklar yuvarlanır.

İpucu: tüm sızdırmazlık yüzeylerini iyice ezin.

Mühürün güvenilirliğini ve sıkılığını etkileyebilecek her türlü kusura izin verilmemelidir.

Şunlar olabilir:

• lavabo;
• bölünme, fistül;
• çatlak, riskler ve gün batımları.

VD boru hatlarında (35 MPa üzeri) aşındırıcı sıvılar ve düzgün bir sızdırmazlık yüzeyi ve döküm tipi bağlantı parçaları olan gaz flanşları için kullanılması yasaktır. VD armatür elemanlarının garantili hizmet ömrü 25 yıl veya daha fazla olmalıdır.

Sonuç

Yukarıda ele alınmıştır - bu durumda kullanılan kapatma vanaları VD, özellikleri ve valfler. Ayrıca, bu tür bir cihazda hangi şartların getirildiğini ve hangi özelliklere sahip olmaları gerektiğini öğrendiniz (ayrıca bkz. Radyatör vanası - bu valf ve kontrol vanası hakkında bilmeniz gereken her şey).

Bu makaledeki video, yukarıdaki konuyla ilgili ek bilgi bulmak için bir fırsat sağlayacaktır.
